TRINOX ALS HERSTELLER HYGIENISCHER- UND ASEPTISCHER MOLCHANLAGEN
Lieferant für Molchsysteme –
von der Idee bis zur Inbetriebnahme.
Produktverluste eliminieren, Reinigungszeiten halbieren, Chargenwechsel beschleunigen. Massgeschneiderte Molchanlagen für Produktentleerung, Rohrleitungsreinigung und Produkttrennung in der Lebensmittel-, Kosmetik-, Pharma- und Chemieindustrie.
Einige Referenzen
Funktionsweise eines Molchsystems
So läuft ein Molchvorgang ab — Schritt für Schritt
Ein Molchsystem funktioniert durch einen passgenauen Formkörper – den sogenannten Molch – der mithilfe eines Treibmediums wie Luft, Wasser oder Produkt selbst kontrolliert durch die Rohrleitung bewegt wird. Dabei schiebt der Molch das Produkt nahezu vollständig aus der Leitung, trennt unterschiedliche Medien voneinander und ermöglicht eine effiziente Vorreinigung ohne Demontage der Rohrleitungen. Ventile, Sensoren und die Automation steuern den gesamten Ablauf automatisch und sorgen für sichere, hygienische und wirtschaftliche Produktionsprozesse.
Wirtschaftlicher Nutzen von Molchsystemen

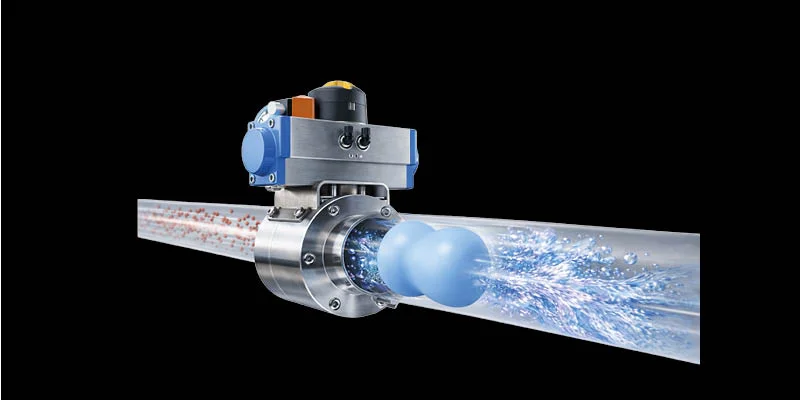

Vorteile der Molchtechnik
- Erhöhte Produktausbeute
- Umweltschonender Ressourceneinsatz
- Schnelle Produkt- und Chargenwechsel
- Saubere Rohrleitungen
- Schnelle Amortisationszeit
- Minimierter Wasser- und Abwasserverbrauch
- Kurze Anlagenstillstandzeiten

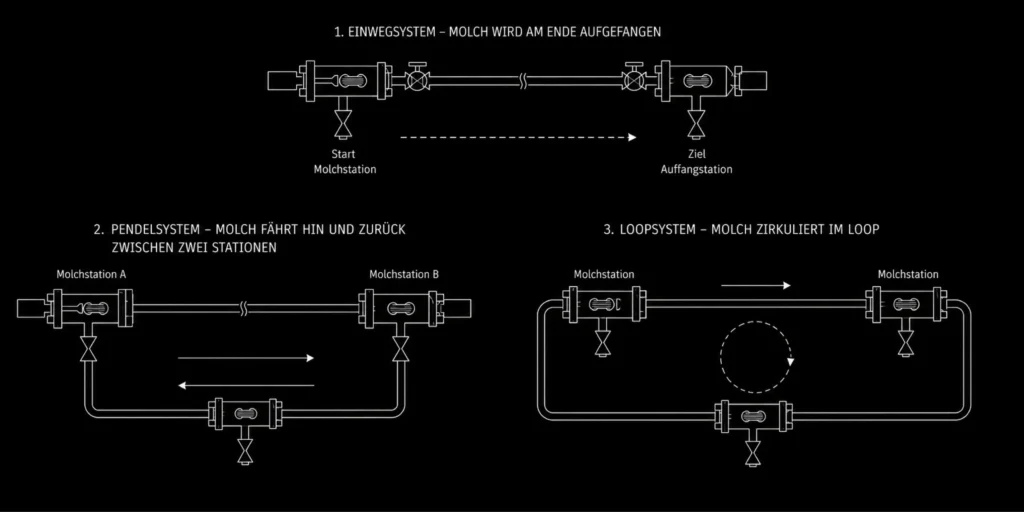

Welche Molchsysteme gibt es?
Arten der Molchsysteme
- Einwegmolchsysteme
- Pendelmolchsysteme
- Loop - Molchsysteme
- Inline Molchsystem
- Ein-Molchsysteme
- Doppel-Molchsysteme
- Mehrfach-Molchsysteme
Molchsysteme werden je nach Anlagenaufbau und Prozessanforderung in Einweg-, Pendel-, Loop- und Inline-Systeme unterteilt. Während Einweg- und Pendelsysteme häufig in linearen Prozessen eingesetzt werden, eignen sich Loop- und Inline-Molchsysteme besonders für automatisierte und komplexe Produktionsanlagen.
Zusätzlich unterscheidet man zwischen Ein-, Doppel- und Mehrfachmolchsystemen, um unterschiedliche Produkte, Prozessschritte oder hohe Wechselanforderungen effizient abzubilden. Dadurch lässt sich für nahezu jede Anwendung eine individuell optimierte Molchtechnik-Lösung realisieren.
Anwendungsbereiche der Moltechnik
Molchsysteme für Ihre Industrie
Molchtechnik wird branchenübergreifend überall dort eingesetzt, wo flüssige, hochviskose oder hygienisch sensible Produkte effizient durch Rohrleitungen gefördert werden. Ob Lebensmittel wie Saucen, Teige oder Sirupe, Kosmetikprodukte wie Zahnpasta und Cremes, Chemieprodukte wie Farben, Lacke oder Batterieslurry sowie Anwendungen in der Petfood-Industrie – moderne Molchsysteme minimieren Produktverluste, verkürzen Reinigungszeiten und ermöglichen hygienische, wirtschaftliche und automatisierte Produktionsprozesse entlang der gesamten Prozesskette.

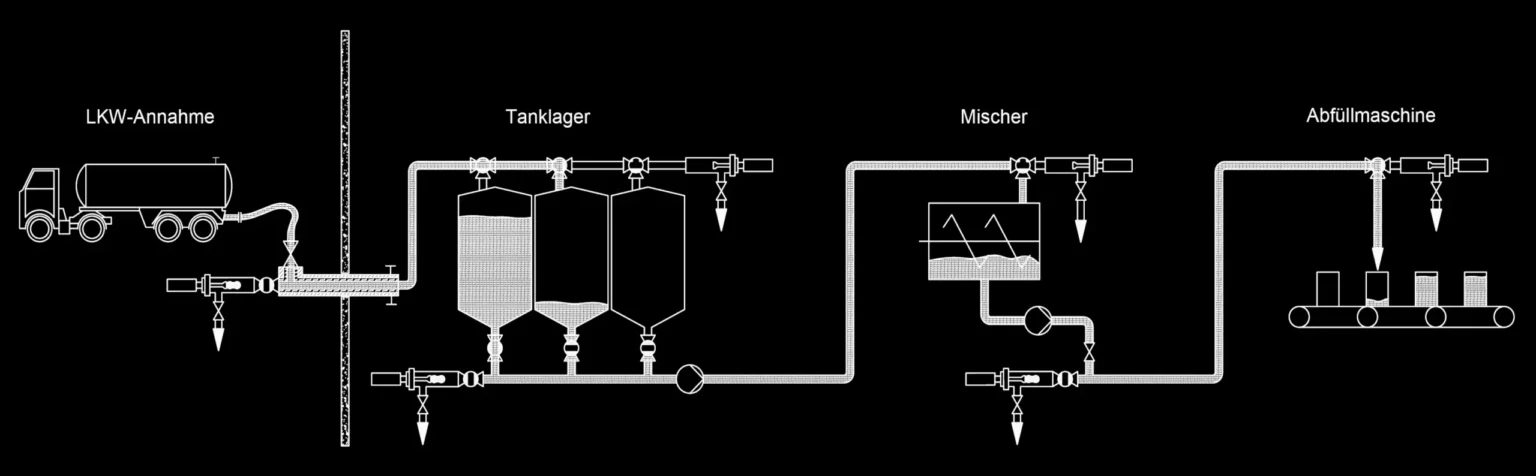

- Molchsystem von LKW-Annahme zur Befüllung von Lagertanks
- Molchsystem für den Produktransfer von Lagertanks zu Mischern
- Molchsystem vom Produktionsmischer zur Abfüllmaschine
Molchsysteme für Lebensmittelindustrie
Molchsysteme für Kosmetikindustrie
Molchsysteme für Chemieindustrie
Farben, Lacke, Harze, Lösemittel, Batterieslurry
Molchsysteme für Petfoodindustrie
Brät, Saucen, Stickpad, Pouch

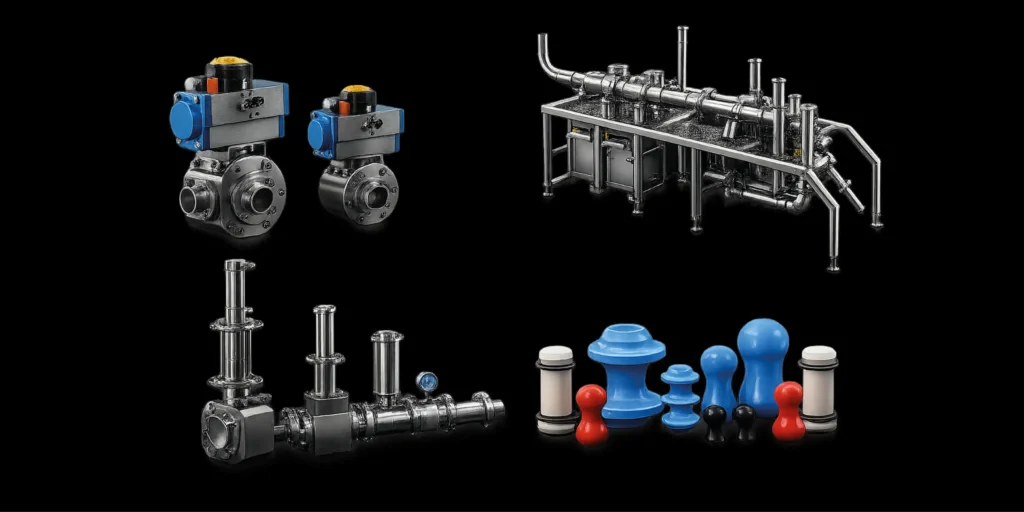

Alle Molchkomponenten für ein Molchsystem
Produktübersicht der Molchtechnik
- Molchsende- und Molchempfangsstationen
- Molchbare 2-Wege und 3-Wege Kugelventile
- Mechanische Molchstopper
- Molchbare Rohrverteiler
- Molchbare Magnetausschleusser
- Molchbare Schläuche
- Reinigungsmolche
- Molchzubehör
- Reinigungsanlagen
- Automation
- Molchbare Rohrleitungen
Referenzprojekte mit Einsatz der Molchtechnik
Molchtechnik-Projekte, die für sich sprechen
Seit Jahrzehnten realisiert Trinox erfolgreich Molchsysteme für unterschiedlichste Anwendungen und Industrien weltweit. Zahlreiche Referenzprojekte entstanden dabei in der Lebensmittelindustrie, insbesondere für Teige, Saucen und Glukoseanwendungen, ebenso wie in der Kosmetikindustrie für Zahnpasta, Cremes und Waschmittel. Weitere erfolgreiche Projekte wurden im Bereich Petfood für Pouch- und Stickpack-Linien sowie in der Chemieindustrie für Farben, Lacke und zuletzt auch Batteriemassenförderung umgesetzt. Durch umfassendes Know-how aus Prozesstechnik, Anlagenbau und Molchtechnik wird jedes System individuell auf die jeweiligen Prozessanforderungen abgestimmt und erfolgreich in Betrieb genommen.
Molchsystem - Gesamtlösung aus einer Hand
Dienstleistungen rund um die Molchsysteme
Trinox begleitet Sie als Hersteller und Lieferant von Molchsystemen von der ersten Idee bis zur erfolgreichen Inbetriebnahme. Unser Ziel ist es, komplette Lösungen aus einer Hand anzubieten und Molchsysteme optimal in bestehende Produktionsprozesse zu integrieren.
Bereits in der Projektphase unterstützen wir mit kostenlosen Erstberatungsgesprächen, Vor-Ort-Analysen sowie Pre-Engineering inklusive Konzeptentwicklung und Fliessbilderstellung. Anschliessend fertigt Trinox sämtliche notwendigen Molchkomponenten wie Molchstationen, molchbare Ventile, Rohrverteiler und Reinigungsmolche unter höchsten hygienischen und prozesstechnischen Anforderungen.
Durch unser Know-how im Anlagenbau können darüber hinaus weitere Prozesskomponenten wie CIP-Anlagen, Behälter oder Versorgungseinheiten integriert werden. Die Verbindung aller Komponenten erfolgt durch den eigenen Rohrleitungsbau.Für die Automation liefert Trinox detaillierte Funktionsbeschreibungen und EMSR-Listen zur Integration in die bauseitig bevorzugte Steuerung. Alternativ bieten wir gemeinsam mit unseren Partnern komplette Automationslösungen inklusive Elektroverdrahtung sowie Mess- und Sensortechnik an.
So entstehen ganzheitliche Molchsysteme, die effizient, sicher und optimal auf die Anforderungen unserer Kunden abgestimmt sind.
- Bulletpoint
Konzept - und Fliessbilder
Als Systemanbieter entwickelt Trinox massgeschneiderte Konzepte für Ihre Molchanwendung – von der ersten Idee bis zur umsetzungsreifen Planung. Auf Basis Ihrer Prozessdaten, Medien und Anlagenstruktur entstehen durchdachte Verfahrenskonzepte und detaillierte Fliessbilder (P&ID), die alle relevanten Komponenten und Abläufe klar abbilden.
mehr lesen
Dabei berücksichtigt Trinox nicht nur die Molchtechnik selbst, sondern das gesamte Zusammenspiel aus Prozessführung, Reinigung, Automatisierung und Schnittstellen. Ziel ist eine Lösung, die technisch sicher funktioniert, effizient arbeitet und sich optimal in Ihre bestehende Anlage integriert.
Durch die enge Verzahnung von Engineering, praktischer Erfahrung und Inbetriebnahme-Know-how entstehen praxisgerechte und sofort realisierbare Konzepte, die als verlässliche Grundlage für die weitere Umsetzung dienen
Fertigung Molchkomponenten
Als Molchtechnikhersteller setzt Trinox bewusst auf eine eigene Fertigung der entscheidenden Molchkomponenten. Dazu zählen unter anderem Molchstationen, das molchbare Sanibowl-Kugelventil sowie Reinigungsmolche – exakt abgestimmt auf die Anforderungen moderner Prozessanlagen.
mehr lesen
Durch die interne Entwicklung und Produktion stellt Trinox sicher, dass alle Komponenten perfekt aufeinander abgestimmt sind und höchsten Ansprüchen an Hygiene, Langlebigkeit und Prozesssicherheit gerecht werden. Gleichzeitig ermöglicht die eigene Fertigung ein hohes Mass an Flexibilität bei kundenspezifischen Anpassungen.
Das Ergebnis sind durchdachte, robuste Lösungen, die sich nahtlos in das Gesamtsystem integrieren und im täglichen Betrieb zuverlässig funktionieren.
Rohrleitungsbau
Als erfahrener Anlagenbauer bringt Trinox umfassende Expertise im Rohrleitungsbau und in der Schweisstechnik mit – ein entscheidender Faktor für die zuverlässige Funktion von Molchsystemen. Denn nur präzise gefertigte und sauber ausgeführte Rohrleitungen gewährleisten eine sichere Molchführung und reproduzierbare Prozesse.
mehr lesen
Trinox setzt auf höchste Qualitätsstandards in der Verarbeitung, insbesondere bei hygienischen Anwendungen, und verfügt über fundiertes Know-how in gängigen Schweissverfahren sowie in der Verarbeitung anspruchsvoller Werkstoffe.
Durch die enge Verzahnung von Planung, Fertigung und Montage entstehen durchgängige, totraumarme Rohrleitungssysteme, die optimal auf Molchbarkeit und Reinigbarkeit ausgelegt sind.
Das Ergebnis: langlebige Anlagen, maximale Prozesssicherheit und eine reibungslose Integration der Molchtechnik in Ihre Produktion.
Automation und Inbetriebnahme
Als ganzheitlicher Systemanbieter denkt Trinox die Automation von Molchsystemen von Anfang an mit. Bereits in der Planungsphase werden klare Steuerungs- und Automationskonzepte definiert, die einen sicheren, effizienten und reproduzierbaren Betrieb gewährleisten.
mehr lesen
Trinox liefert nicht nur die mechanischen Komponenten, sondern auch fundierte Vorgaben für die Steuerungstechnik, einschliesslich Signaldefinitionen, Ablaufbeschreibungen und Schnittstellen zu bestehenden Leitsystemen. Dadurch wird sichergestellt, dass alle Prozessschritte – vom Molchstart bis zur Reinigung – nahtlos und zuverlässig automatisiert ablaufen.
Bei der Inbetriebnahme bringt Trinox seine umfassende Praxiserfahrung ein und begleitet den Prozess bis zur stabilen Produktion. Das Ergebnis sind reibungslos laufende Anlagen, kurze Anlaufzeiten und ein Molchsystem, das von Beginn an optimal funktioniert.
FAQ
Die wichtigesten Fragen rundum Molchtechnik & Molchsysteme
Was ist Molchtechnik?
Molchtechnik bezeichnet ein Verfahren in der Prozessindustrie, bei dem Rohrleitungen mithilfe eines Molchs gezielt durchfahren werden, um Medien zu fördern, zu trennen oder aus dem System zu entfernen. Im Zentrum steht das Prinzip, dass ein beweglicher Formkörper durch die Rohrleitung gedrückt wird und dabei Produktreste nahezu vollständig austrägt. Dadurch lassen sich Produktionsprozesse effizienter gestalten, Produktverluste minimieren und Reinigungsaufwände deutlich reduzieren.
Die Molchtechnik wird vor allem in Anwendungen eingesetzt, in denen:
• hochwertige oder viskose Produkte verarbeitet werden
• häufige Produktwechsel stattfinden
• hohe Anforderungen an die Sauberkeit im Rohr bestehen
Typische Einsatzbereiche sind die Lebensmittel-, Kosmetik- und Chemieindustrie.
Im Unterschied zum Molchsystem, das die konkrete technische Umsetzung beschreibt, umfasst die Molchtechnik das gesamte verfahrenstechnische Konzept sowie das Know-how zur optimalen Integration in industrielle Prozesse.
Wie funktioniert ein Molchsystem?
Welche Vorteile bieten Molchanlagen?
Molchanlagen bieten Unternehmen zahlreiche technische, wirtschaftliche und ökologische Vorteile. Besonders in Branchen mit hochwertigen, viskosen oder hygienisch sensiblen Produkten – wie Lebensmittel-, Getränke-, Kosmetik-, Chemie- oder Batterietechnologie – sorgen Molchsysteme für effizientere Produktionsprozesse und deutlich geringere Produktverluste.
1. Erhöhte Produktausbeute und minimale Produktverluste
Einer der grössten Vorteile der Molchtechnik ist die nahezu vollständige Entleerung von Rohrleitungen. Der Molch schiebt das Produkt kontrolliert aus der Leitung, sodass deutlich weniger Restmengen im System verbleiben.
Gerade bei hochpreisigen Medien wie:
• Schokolade
• Cremes
• Lacken
• Farben
• Klebstoffen
• Pasten
• Harzen
• Batterieslurry
führt dies zu einer erheblich besseren Produktausbeute und reduziert Ausschuss sowie Verluste auf ein Minimum.
2. Schnellere Chargen- und Produktwechsel
Molchanlagen ermöglichen einen schnellen Wechsel zwischen verschiedenen Produkten oder Chargen. Das Produkt wird zuverlässig aus der Leitung ausgeschoben, bevor das nächste Medium gefördert wird.
Dadurch profitieren Unternehmen von:
• kürzeren Stillstandszeiten
• höherer Anlagenverfügbarkeit
• schnelleren Produktionswechseln
• höherer Flexibilität in der Produktion
Besonders bei häufigen Rezeptur- oder Farbwechseln bieten Molchsysteme enorme Vorteile.
3. Saubere Rohrleitungen und effiziente Reinigung
Molchanlagen sorgen für eine nahezu restlose Vorreinigung der Rohrleitungen, indem Produktinhalte zuverlässig und kontrolliert aus dem System herausgeschoben werden. Dadurch bleiben deutlich weniger Produktreste in der Leitung zurück, das die Grundlage für hygienische und sichere Produktionsprozesse schafft.
Besonders in hygienisch sensiblen Branchen wie:
• Lebensmittelindustrie
• Getränkeindustrie
• Pharmaindustrie
• Kosmetikproduktion
spielen saubere Rohrleitungen und reproduzierbare Reinigungsergebnisse eine entscheidende Rolle.
Ein wesentlicher Vorteil moderner vollautomatischer Molchanlagen ist die optimale Kombination mit einer automatischen CIP-Reinigung (Cleaning in Place). Während die Molchanlage zunächst den Grossteil des Produkts effizient aus den Rohrleitungen ausschiebt, übernimmt anschließend die vollautomatische CIP-Anlage die reproduzierbare und chemische Reinigung der Prozessanlage.
Dadurch ergeben sich mehrere Vorteile:
• Einfaches Entfernen von Produktrückständen von der inneren Rohrwandung
• Weniger Produktausschuss
• deutlich geringerer Wasser- bzw. Lösemittelverbrauch
• reduzierte Reinigungszeiten
• weniger Einsatz von Chemikalien
• reproduzierbare Reinigungsergebnisse
• höhere Anlagenverfügbarkeit
Die Kombination aus vollautomatischer Molchanlage und vollautomatischer Stapel-CIP-Anlage gilt heute vor allem bei viskosen Fluiden als zeitgemässer Standard in der Rohrleitungstechnik. Sie verbindet maximale Produktausbeute mit höchster Hygiene und automatisierten Reinigungsprozessen auf modernstem Niveau.
4. Höhere Wirtschaftlichkeit und geringere Betriebskosten
Die Kombination aus:
• geringeren Produktverlusten
• reduzierten Reinigungszeiten
• weniger Medienverbrauch
• kürzeren Produktionsunterbrechungen
führt zu einer deutlichen Steigerung der Gesamtwirtschaftlichkeit einer Anlage.
In vielen Anwendungen amortisieren sich Molchanlagen bereits nach kurzer Zeit durch die eingesparten Produkt- und Reinigungskosten.
6. Schnelle Amortisationszeit
Durch die hohe Einsparung bei Produktverlusten, Wasserverbrauch und Reinigungsaufwand erreichen Molchanlagen häufig eine sehr kurze Amortisationszeit. Besonders bei teuren oder hochviskosen Medien kann sich die Investition bereits innerhalb weniger Monate wirtschaftlich auszahlen.
Fazit
Molchanlagen steigern Effizienz, Nachhaltigkeit und Produktsicherheit in modernen Produktionsprozessen. Sie reduzieren Produktverluste, sparen Wasser und Ressourcen, verkürzen Reinigungszeiten und erhöhen gleichzeitig die Wirtschaftlichkeit der gesamten Anlage.
Für welche Branchen eignet sich Molchtechnik?
Molchtechnik eignet sich für nahezu alle Industrien, in denen flüssige, hochviskose, pastöse oder hygienisch sensible Produkte durch Rohrleitungen gefördert werden. Besonders überall dort, wo Produktverluste reduziert, Reinigungszeiten verkürzt und saubere Rohrleitungen sichergestellt werden müssen, bieten Molchanlagen erhebliche Vorteile.
Durch die Kombination aus Produktausschub, optimaler Vorreinigung und automatischer CIP-Reinigung ist die Molchtechnik heute ein zentraler Bestandteil moderner Prozessanlagen.
Molchtechnik in der Lebensmittelindustrie:
Die Lebensmittelindustrie zählt zu eine der wichtigsten Einsatzbereichen der Molchtechnik. Hier stehen maximale Produktausbeute, Hygiene, Prozess-Sicherheit und schnelle Chargenwechsel im Fokus.
Typische Anwendungen sind:
• Convenience Food
• flüssige Teige
• Schokolade
• Joghurt und Skyr
• Käse und Schmelzkäse
• Saucen (Tomatensauce, Ketchup, Mayonnaise, Senf, Püree etc.)
• Honig, Karamell, Malzextrakt
• Fruktose, Melasse, Glukose oder Sorbitol
• Sirupe (Agavendicksaft, Ahornsirup, Birkensirup, Yacon Sirup)
• Getränke (Smoothies, Fruchtsäfte, Fruchtpulpe, Schnaps, Sekt etc.
Gerade bei hochviskosen oder wertvollen Lebensmitteln ermöglicht die Molchtechnik eine nahezu verlustfreie Förderung und einfache Reinigung der Rohrleitungen.
Molchtechnik in der Chemieindustrie:
In der Chemieindustrie werden Molchsysteme seit langem bereits eingesetzt, um Produktverluste zu minimieren und Rohrleitungen effizient zu reinigen.
Typische Produkte:
• Farben und Lacke
• Wasch- und Spülmittel
• Öle und Fette
• Leim, Harz und Klebstoff
• Gefährliche Chemikalien
• Sprengstoff
• Batteriemasse / Batterieslurry
Besonders bei abrasiven, empfindlichen oder teuren Medien sorgt die Molchtechnik für kontrollierte Prozesse und wirtschaftliche Produktion.
Molchtechnik in der Kosmetikindustrie
In der Kosmetikindustrie spielen saubere Produktionsbedingungen und reproduzierbare Reinigungsergebnisse eine entscheidende Rolle.
Typische Anwendungen:
• Cremes und Lotionen
• Zahnpasta
• Mundspülungen
• Gesichtsreinigungsmittel
• Shampoo und Conditioner
Molchanlagen ermöglichen hier schnelle Produktwechsel und reduzieren gleichzeitig Produktverluste und Reinigungsaufwand.
Molchtechnik in der Petfood-Industrie
Auch in der Tiernahrungsindustrie wird Molchtechnik erfolgreich eingesetzt, insbesondere bei hochviskosen oder stückigen Produkten.
Typische Einsatzbereiche:
• Pouch-Linien
• Saucen-Linien
• Stickpack-Anwendungen
Die Systeme sorgen für eine hohe Flexibilität bei Produktwechsel und ermöglichen eine leichte und schnelle Reinigung bei geringem Produktverlust.
Typische Anwendungsbereiche innerhalb der Produktion
Molchtechnik kann entlang nahezu der gesamten Prozesskette eingesetzt werden:
• Von der LKW-Annahme zu Lagertanks
• Von Lagertanks zu Mischern
• Von Mischern zu Pufferbehältern
• Von Pufferbehältern zu Abfüllmaschinen
Dadurch lassen sich komplette Produktionslinien effizient, hygienisch und automatisiert betreiben.
Fazit
Molchtechnik ist branchenübergreifend überall dort sinnvoll, wo Produkte in Rohrleitungen effizient und nahezu verlustfrei ausgeschoben werden. Ob Lebensmittel, Chemie, Kosmetik oder Petfood – moderne Molchanlagen steigern Produktausbeute, reduzieren Reinigungsaufwand und sorgen für wirtschaftlichere Produktionsprozesse.
Was sind molchbare Kugelventile?
Molchbare Kugelventile sind speziell konstruierte Absprerrorgane in Rohrleitungen, die einen störungsfreien Durchgang des Molchs ermöglichen. Die wichtigste technische Anforderung dabei ist ein freier, querschnittsgleicher Durchgang innerhalb des Ventils.
Das bedeutet:
Der Innendurchmesser des Kugelventils muss dem Rohrleitungsquerschnitt der Molchleitung entsprechen – ohne Hindernisse, Kanten oder Einbauten im Produktstrom. Der Molch muss die Molchleitung sicher und ohne Beschädigung passieren.
Warum sind molchbare Kugelventile notwendig?
In einer Molchanlage muss der Molch die komplette Rohrleitung inklusive aller eingebauten Komponenten durchfahren können. Bereits kleine Querschnittsveränderungen oder störende Konturen können dazu führen:
- dass der Molch stecken bleibt
- beschädigt wird
- schlechter abdichtet
- Produktreste in der Leitung verbleiben
Molchbare Kugelventile sind deshalb so konstruiert, dass der Produkt- und Molchdurchgang möglichst gleichmässig und frei ausgeführt wird.
Es gibt viele molchbare Kugelventile – die Hygiene macht den Unterschied
Grundsätzlich gibt es zahlreiche molchbare Kugelventile am Markt, die den erforderlichen freien Durchgang ermöglichen. In hygienischen Anwendungen reicht jedoch die reine Molchfähigkeit allein oft nicht aus.
Deshalb setzt Trinox auf hygienische Sanibowl®-Kugelventile mit speziell entwickelter totraumfreier Dichtungstechnik.
Diese Technologie bietet erhebliche Vorteile:
- keine Toträume innerhalb des Ventils
- keine Produktrückstände in Dichtungsbereichen
- optimale Reinigbarkeit
- Sanitisierbarkeit bietet Produktsicherheit
- minimiertes Kontaminationsrisiko
Während viele Kugelventile trotz Molchfähigkeit häufig kritische Bereiche innerhalb der Dichtung oder hinter der Kugel aufweisen, verhindert die totraumfreie Dichtungstechnik der Sanibowl®-Kugelventile gezielt Produktablagerungen im Ventilinneren.
Welche Arten molchbarer Kugelventile gibt es?
- Molchbare 2-Wege Kugelventile. Diese Ventile dienen hauptsächlich als Absperrventile. Sie ermöglichen einen geraden molchfähigen Produktfluss innerhalb der Rohrleitung.
- Molchbare 3-Wege Kugelventile. Sie übernehmen zusätzliche Funktionen wie das Umlenkung des Produktstroms und können als Molchstopper eingesetzt werden. Sie kommen vor allem in komplexeren Molchsystemen und automatisierten Anlagen zum Einsatz.
CIP- und SIP-Fähigkeit
Moderne molchbare Kugelventile müssen zusätzlich CIP-fähig (Cleaning in Place)
und häufig SIP-fähig (Sterilization in Place) sein. Nur so lassen sich hygienische Prozesse vollautomatisch reinigen und sterilisieren, ohne die Anlage demontieren zu müssen.
Fazit
Molchbare Kugelventile zeichnen sich in erster Linie durch ihren freien, querschnittsgleichen Durchgang aus, der eine sichere Molchfahrt ermöglicht. Hochwertige hygienische Lösungen wie die Sanibowl®-Kugelventile von Trinox gehen jedoch deutlich weiter: Durch ihre totraumfreie Dichtungstechnik in Kombination mit Schaltsequenzen während der Reinigung, verhindern sie Produktrückstände innerhalb des Ventils und erfüllen höchste Anforderungen an Hygiene, Reinigbarkeit und Prozesssicherheit.
Welche Medien können gemolcht werden?
Grundsätzlich können nahezu alle pumpfähigen Medien mit einem Molchsystem gefördert und aus Rohrleitungen ausgetragen werden. Dazu zählen sowohl niedrigviskose Flüssigkeiten als auch hochviskose, pastöse oder empfindliche Produkte. Molchtechnik wird heute in vielen Industrien eingesetzt, um Produkte effizient und nahezu verlustfrei durch Rohrleitungen zu fördern.
Welche Faktoren entscheiden über die Molchfähigkeit eines Mediums?
Entscheidend für die erfolgreiche Auslegung eines Molchsystems ist nicht nur das Produkt selbst, sondern die Kombination aus:
- Viskosität des Mediums
- Produkteigenschaften
- Rohrleitungsgeometrie
- Rohrleitungslänge
- Schweissnahtbeschaffenheit
- Temperatur
- Fördergeschwindigkeit
Besonders bei hochviskosen oder pastösen Medien muss der gesamte Prozess präzise ausgelegt werden.
Warum ist die Druckverlustberechnung so wichtig?
Bei zähflüssigen Produkten steigt der Druckverlust innerhalb der Rohrleitung deutlich an. Deshalb müssen bereits in der Konzeptphase verschiedene Auslegungen durchgeführt werden:
- Welche Rohrleitungsdimension ist erforderlich?
- Welcher Förderdruck wird benötigt?
- Welche Anforderungen werden an die Molchanlage gestellt?
- Wie soll die Molchanlage in die Prozessanlage integriert werden?
Nur so kann sichergestellt werden, dass:
- der Molch gleichmässig und sicher fährt
- kein Slip-Stick-Effekt entsteht
- dass der Molch nicht beschädigt oder sogar zerstört wird
- der Molch die Leitung vollständig durchfahren kann
Eine sorgfältige technische Auslegung des Molchsystems ist entscheidend für:
- effiziente Produktaustragung
- maximale Produktausbeute
- optimale Vorreinigung der Rohrleitungen
- sichere Prozessführung
- reproduzierbare Reinigungsergebnisse
Dabei werden Medium, Rohrleitungssystem, Molchtyp, Druckverhältnisse und Prozessparameter optimal aufeinander abgestimmt.
Fazit
Alle pumpfähigen Medien können grundsätzlich mit Molchtechnik gefördert werden – von dünnflüssigen Getränken bis hin zu hochviskosen Cremes oder Batterieslurry. Entscheidend für einen erfolgreichen Molchprozess ist jedoch die richtige technische Auslegung und Integration in die jeweilige Prozessanlage.
Was ist ein Molchsystem?
Ein Molchsystem ist eine technische Anlage zur Entleerung, Reinigung und Produkttrennung in Rohrleitungen. Es wird in der Prozessindustrie eingesetzt, um Produktwechsel einzuleiten, Produktreste effizient aus Rohrsystemen zu entfernen und Produktionsprozesse zu optimieren.
Kernbestandteil ist der sogenannte Molch – ein passgenauer Formkörper, der durch ein Gas oder eine Flüssigkeit im Überdruck durch die Rohrleitung bewegt wird. Dabei schiebt er das verbleibende Medium vor sich her und ermöglicht einen nahezu vollständigen Produktausschub.
Ein Molchsystem besteht typischerweise aus:
- einem Molch
- einer Molchstation zum Einsetzen (Launcher)
- einem Molchfänger zum Auffangen (Receiver)
- sowie der molchfähigen Rohrleitung
Molchsysteme werden insbesondere in der Lebensmittel-, Kosmetik- und Chemieindustrie eingesetzt, um Produktverluste zu reduzieren, Reinigungszeiten zu verkürzen und Kreuzkontaminationen zu vermeiden.
Wann lohnt sich ein Molchsystem?
Ein Molchsystem lohnt sich immer dann, wenn Produktverluste, Reinigungsaufwand oder Stillstandszeiten im Prozess eine relevante Rolle spielen – insbesondere bei wertvollen, viskosen oder häufig wechselnden Produkten.
Welche Molchsysteme gibt es?
Molchsysteme lassen sich je nach Aufbau und Funktionsweise in verschiedene Grundtypen einteilen. Die Wahl des passenden Systems hängt stark von den Prozessanforderungen, der Anlagenstruktur und dem gewünschten Automatisierungsgrad ab.
Grundsätzlich unterscheidet man vier Systemarten:
Einwegmolchsysteme (Einbahnsmolchsysteme):
Hier wird der Molch in nur eine Richtung durch die Leitung bewegt – von einer Startstation zu einer Zielstation. Dieses System ist vergleichsweise einfach aufgebaut und eignet sich besonders für lineare Prozesse oder Anwendungen mit klar definierten Produktflüssen.
Pendelsysteme:
Beim Pendelsystem bewegt sich der Molch abwechselnd in beide Richtungen zwischen zwei Stationen. Nach jedem Produkttransport kann der Molch wieder zurückgeführt werden. Diese Lösung ist besonders effizient, wenn regelmässig zwischen denselben Punkten gefördert wird.
Loopsysteme (Ringsysteme):
In einem geschlossenen Kreislauf bewegt sich der Molch kontinuierlich durch das Rohrleitungssystem. Loopsysteme kommen häufig in komplexeren Anlagen mit mehreren Abzweigungen oder Verteilstationen zum Einsatz und ermöglichen eine hohe Automatisierung sowie flexible Prozessführung.
Inline-Molchsysteme:
Beim Inline-System ist der Molch dauerhaft in die Produktionsleitung integriert und wird innerhalb des Prozesses bewegt, ohne separate Molchstationen im klassischen Sinne. Diese Lösung eignet sich besonders für kompakte Anlagen, bei denen Platz, Hygiene und kurze Reinigungszyklen entscheidend sind.
Zusätzlich erfolgt die Einteilung nach der Anzahl der eingesetzten Molche:
Ein-Molchsystem:
Ein einzelner Molch wird für den gesamten Prozess verwendet. Diese Variante ist kosteneffizient und wird häufig bei einfachen Anwendungen eingesetzt.
Doppelmolchsystem:
Zwei Molche befinden sich im System, beispielsweise um unterschiedliche Produkte zu trennen oder Prozesse parallel zu optimieren.
Mehrfachmolchsystem:
Mehrere Molche werden gleichzeitig eingesetzt, etwa in komplexen Produktionsanlagen mit vielen Produktwechseln oder hohen Anforderungen an Effizienz und Flexibilität. Typischerweise werden Mehrfachmolchsysteme mit Molchmagazinen ausgestattet. Gerade in der Automobilindustrie (z. B. Lackieranlagen) ist dieses Prinzip sehr verbreitet:
Hier werden häufig Einwegmolche eingesetzt, um absolute Produkttrennung zu gewährleisten und Kontaminationen zu vermeiden. Nach dem Durchlauf werden die Molche gesammelt und entsorgt oder recycelt – ein Rücktransport entfällt komplett.
Durch diese Kombination aus System und Molchanzahl lässt sich für nahezu jede Anwendung – ob in der Lebensmittel-, Getränke-, Chemie- oder Pharmaindustrie – eine optimale Lösung realisieren.
Was ist eine Molchleitung?
Eine Molchleitung ist eine speziell ausgelegte Rohrleitung, die für den Einsatz von Molchen (engl.: Pigs) optimiert ist. Ziel ist es, Produkte effizient zu fördern, Restmengen zu minimieren und eine sichere sowie optimale Rohrreinigung zu gewährleisten.
Charakteristisch für Molchleitungen ist ein konstanter, freier Rohrleitungsquerschnitt, der eine störungsfreie Passage des Molchs ermöglicht. Störende Einbauten wie Ventile, Pumpen, Messgeräte oder Querschnittsverengungen werden vermieden oder durch molchfähige Komponenten ersetzt. Rohrleitungsabgänge, Ventile und Verteiler sind entsprechend so konstruiert, dass der Molch ohne Unterbrechung passieren kann.
Ein weiterer wichtiger Aspekt ist die geometrische Ausführung der Rohrleitung:
Es werden bevorzugt langschenklige Rohrbögen mit grossem Biegeradius eingesetzt, um den Molch schonend und sicher durch das System zu führen.
Ebenso entscheidend ist die Verarbeitungsqualität der Rohrverbindungen, insbesondere die Schweißnähte. Diese werden in der Regel im WIG- bzw. WIG-Orbital-Schweissverfahren ausgeführt, um gleichmässige, glatte und reproduzierbare Ergebnisse zu erzielen. Das Ziel ist eine möglichst wulstfreie Schweissnaht-innenoberfläche mit minimalem Schweissnahtüberhang zu erhalten. Somit wird der Molch nicht beschädigt und es bleiben weniger Produktreste an diesen Übergängen haften.
Vorteile einer professionell ausgeführten Molchleitung:
- Sicherer und verschleissarmer Molchlauf
- Minimale Produktverluste
- Hohe Hygiene-Standards können eingehalten werden
- Reduzierter Reinigungsaufwand und kürzere Stillstandszeiten
- Langlebige und prozesssichere Anlagenstruktur
Molchleitungen sind damit ein zentraler Bestandteil moderner Produktionsanlagen, in denen Effizienz, Produktsicherheit und Wirtschaftlichkeit im Fokus stehen.
Welche Molchtypen gibt es?
Je nach Anwendung, Medium und Anlagenanforderung kommen unterschiedliche Molchtypen zum Einsatz. Sie unterscheiden sich in Geometrie, Material und Funktion – mit dem Ziel, Produkte effizient zu fördern, Leitungen zu reinigen oder Prozesse zu überwachen.
Die wichtigsten Molchtypen im Überblick:
- Kugelmolch:
Einer der ersten eingesetzten Molchtypen in der Geschichte der Molchtechnik. Aufgrund seiner einfachen Bauform war er lange weit verbreitet. Heute wird er jedoch nur noch selten eingesetzt, da er keine Dichtlippen besitzt und insbesondere bei Rohrbögen eine schwächere Führung und Abdichtung aufweist. Moderne Anwendungen greifen daher meist auf Alternativen mit mindestens zwei Abdichtungsebenen zurück. - Kugelsegmentmolch:
Weiterentwicklung des Kugelmolchs mit segmentierter Bauform für bessere Anpassung an Rohrgeometrien und höhere Dichtwirkung. Während einer Rohrreinigung durch die Molchstation, lässt sich diese Bauform am besten abreinigen. - Lippenmolch:
Mit elastischen Dichtlippen ausgestattet, sorgt er für eine sehr gute Abdichtung zur Rohrwand. Dieser Molchtyp kann Unebenheiten auf der Rohrinnenwand oder schwankende Rohrinnendurchmesser besser ausgleichen. - Wechsellippenmolch:
Variante des Lippenmolchs mit austauschbaren Dichtlippen – ideal für wartungsfreundliche Systeme und unterschiedliche Medien. - Bürstenmolch:
Wird hauptsächlich zur mechanischen Reinigung eingesetzt, z. B. zur Entfernung von Ablagerungen oder Belägen in der Rohrleitung. - Tangentenmolch:
Speziell für anspruchsvolle Rohrgeometrien und Richtungswechsel entwickelt, mit guter Führungseigenschaft auch in komplexeren Systemen. - Schaummolche:
Vor allem in der Getränkeindustrie verbreitet. Sie sind leicht, flexibel und eignen sich gut für schonende Reinigungsprozesse sowie für empfindliche Rohrsysteme. - Inspektionsmolche (Intelligent Pigs):
Hochentwickelte Molche aus der Öl- und Gasindustrie, ausgestattet mit Sensorik zur Überwachung von Rohrleitungen, z. B. zur Erkennung von Korrosion, Rissen oder Ablagerungen.
Aus welchem Material bestehen Molche?
Die Materialauswahl eines Molchs ist entscheidend für seine Beständigkeit, Lebensdauer und Eignung im jeweiligen Prozess. Sie richtet sich vor allem nach dem Fördermedium, den hygienischen Anforderungen sowie den chemischen und thermischen Belastungen.
Typische Materialien im Überblick:
- Silikon:
Der klassische Standard in der Molchtechnik. Silikonmolche sind flexibel, lebensmitteltauglich und eignen sich ideal für Anwendungen in der Lebensmittel- und Getränkeindustrie. - POM (Polyoxymethylen) mit Wechsellippen:
Für anspruchsvolle oder aggressive Medien kommen robuste POM-Molche zum Einsatz. Diese sind mit austauschbaren Dichtlippen ausgestattet, die je nach Anwendung aus besonders beständigen Materialien wie FFKM oder PUR gefertigt werden. - Elastomere aus Vollmaterial (z. B. EPDM, Viton/FKM):
Diese Molche bestehen vollständig aus chemisch beständigen Elastomeren und werden eingesetzt, wenn spezielle Anforderungen an Temperatur-, Chemikalien- oder Medienbeständigkeit bestehen.
In welchen Nennweiten sind die Molchsysteme verfügbar?
Die Molchkomponenten für die Trinox Molchsysteme sind standardmässig in der DIN-Rohrklasse DN 25 bis DN 125 verfügbar. In der Praxis zeigt sich, dass sich die Integration einer Molchanlage, in Abhängigkeit des spezifischen Fluidwerts, bereits ab der Nennweite 40 innerhalb eines Jahres amortisiert. Darüber hinaus bietet Trinox Ihnen maximale Flexibilität: Sondermasse, abweichende Nennweiten oder Sondermolche können auf Anfrage realisiert werden.
Wie kann der Molch detektiert werden?
Die zuverlässige Detektion des Molchs ist ein zentraler Bestandteil eines sicheren und automatisierten Molchsystems. Sie ermöglicht die genaue Positionsbestimmung, Prozessüberwachung und Fehlerdiagnose.
Typische Detektionsmethoden im Überblick:
- Magnetsensorik (Standardlösung):
Trinox Molche sind standardmässig mit einem Meldemagneten ausgestattet. Dadurch kann der Molch berührungslos über Magnetsensoren außerhalb der Rohrleitung zuverlässig detektiert werden – ohne Eingriff in den Prozessraum. - Molchstifte zur Ortung:
Für den Fall, dass ein Molch im System stecken bleibt, können Molchstifte eingesetzt werden. Diese ermöglichen eine gezielte Lokalisierung entlang der Rohrleitung und erleichtern die schnelle Störungsbehebung. - Positionsüberwachung in der Steuerung:
Durch die Integration mehrerer Magnetsensoren entlang der Rohrleitung kann die Molchposition in Echtzeit visualisiert werden. So lässt sich die gesamte Molchfahrt transparent in der Steuerung verfolgen und dokumentieren. - Sensorik in Molchstationen:
Die Molchstationen von Trinox sind zusätzlich mit Meldesensoren ausgestattet, die das Einfahren, Ausfahren und die Position des Molchs innerhalb der Station zuverlässig überwachen.
Fazit:
Durch die Kombination aus Magnetsensorik, intelligenter Platzierung von Sensoren und ergänzenden Ortungshilfen bietet Trinox eine präzise und prozesssichere Molchdetektion – für maximale Transparenz, Sicherheit und Anlagenverfügbarkeit.
Wie schnell fährt der Molch?
Die Geschwindigkeit des Molchs ist ein entscheidender Faktor für eine sichere und effiziente Prozessführung. Trinox empfiehlt grundsätzlich eine kontrollierte, langsame und gleichmässige Molchfahrt.
Als Richtwert gilt eine Geschwindigkeit von etwa 0,3 – 1 m/s. Diese sorgt für einen stabilen Lauf, eine gleichmässige Produktförderung und reduziert mechanische Belastungen auf Molch und Rohrleitung.
Eine konstante, ruckfreie Bewegung ist dabei besonders wichtig: Sie verhindert den sogenannten Slip-Stick-Effekt, bei dem es zu unkontrollierten Bewegungen kommen kann. Gleichzeitig führt eine gleichmässige Geschwindigkeit zu einem besseren Reinigungsergebnis und ermöglicht wiederholbare, konstant hohe Reinigungsqualität – ein entscheidender Vorteil insbesondere in hygienisch sensiblen Prozessen.
Darüber hinaus spielt auch die Sicherheit eine wichtige Rolle: Ein zu schnell fahrender oder unkontrollierter Molch stellt ein Risiko für Mensch und Anlage dar, insbesondere bei manuellen Eingriffen.
Fazit:
Eine moderate, konstante Molchgeschwindigkeit von ca. 0,5 m/s gewährleistet nicht nur einen ruhigen und verschleissarmen Betrieb, sondern auch optimale Reinigungsergebnisse und höhere Prozess- und Anlagensicherheit.
Was ist der Slip-Stick-Effekt beim Molchvorgang?
Kompetenz als Anbieter von Molchsystemen
Warum Trinox als Hersteller von Molchtechnik ?
Trinox hebt sich vor allem durch seine Herkunft als erfahrener Anlagenbauer ab. Das bedeutet: Molchtechnik wird hier nicht isoliert betrachtet, sondern immer im Gesamtkontext der Prozesstechnik. Durch zahlreiche Projekte kennt Trinox die realen Anforderungen in Produktionsanlagen genau – von Medienverhalten über Anlagenlayout bis hin zu Reinigungs- und Automatisierungskonzepten.Über viele Jahre hat Trinox umfassende Erfahrung mit bestehenden Molchkomponenten am Markt gesammelt. Dabei wurde deutlich, dass viele Lösungen den hohen Anforderungen in der Praxis nicht vollständig gerecht werden. Aus diesem Anspruch heraus und durch die Übernahme von Gulbinat Kugelventil- und Molchtechnik hat Trinox sein eigenes neues Sanibowl Molchportfolio entwickelt und auf den Markt gebracht.Heute bietet Trinox eigene, weiterentwickelte Molchprodukte – darunter Molchstationen, Molche und Sanibowl Kugelventile, die gezielt auf Praxistauglichkeit, Langlebigkeit, Reinigbarkeit und Prozesssicherheit ausgelegt sind. Im Gegensatz zu reinen Komponentenlieferanten liefert Trinox ganzheitliche Lösungen: von der Auslegung und dem Engineering über die Integration in bestehende Anlagen bis hin zur erfolgreichen Inbetriebnahme. Dabei fliesst fundiertes Know-how in Schnittstellen, Steuerungskonzepte und Automationsvorgaben direkt in jedes Projekt ein.Das Ergebnis sind Molchsysteme, die nicht nur technisch funktionieren, sondern sich nahtlos in Ihre Prozesse integrieren, zuverlässig laufen und langfristig wirtschaftliche Vorteile schaffen.
Ganzheitlich aus einer Hand
Engineering, Konzepterstellung, molchbare Ventil- und Molchtechnik, Rohrleitungsbau, Automation und ergänzende Prozesstechnik.
Betreuung von Idee bis IBN
Persönlich, von der ersten Anfrage bis Schulung und Wartung
Prozesswissen & Komponenten
Tiefes Verständnis der Prozesse – weit über den reinen Produktverkauf hinaus, ergänzt durch jahrelange Erfahrung im Anlagenbau
Experten in Molch- & Reinigungstechnik
Doppelkompetenz in Molchtechnik und Reinigungstechnik. Prozesse werden hinsichtlich Reinigbarkeit gesamtheitlich betrachtet.
Ihr nächster Schritt zur Molchanlage
Molchanlage anfragen
Trinox entwickelt passgenaue Molchsysteme für unterschiedlichste Anforderungen — individuell geplant, effizient umgesetzt und technisch ausgereift. Nehmen Sie Kontakt mit Trinox auf, um das Potenzial Ihrer Anlage für den Einsatz einer Molchanlage prüfen zu lassen. Durch eine gezielte Analyse bestehender Prozesse können Produktverluste reduziert, Reinigungszeiten verkürzt und Produktionsabläufe nachhaltig optimiert werden.Trinox bietet hierzu eine unverbindliche und kostenfreie Vor-Ort-Beratung inklusive
Analyse der Bestandsanlage sowie einer detaillierten Ist-Aufnahme für die mögliche Implementierung eines Molchsystems.
Hauke Helmken
Vertriebsleiter
